Stecker-Reparatursatz für Audi S tronic 0B5 DL501 – 16 Pin mit 42 cm Anschlussleitungen

Eine beschädigte Steckverbindung am Getriebe lässt sich gezielt instand setzen, wenn der Fehler am Anschlussstecker oder am angrenzenden Leitungsabschnitt festgestellt wurde. Dieser 16-polige Stecker-Reparatursatz mit vormontierten Anschlussleitungen ist für den passenden elektrischen Anschluss des 7-Gang-Doppelkupplungsgetriebes 0B5 / DL501 vorgesehen.

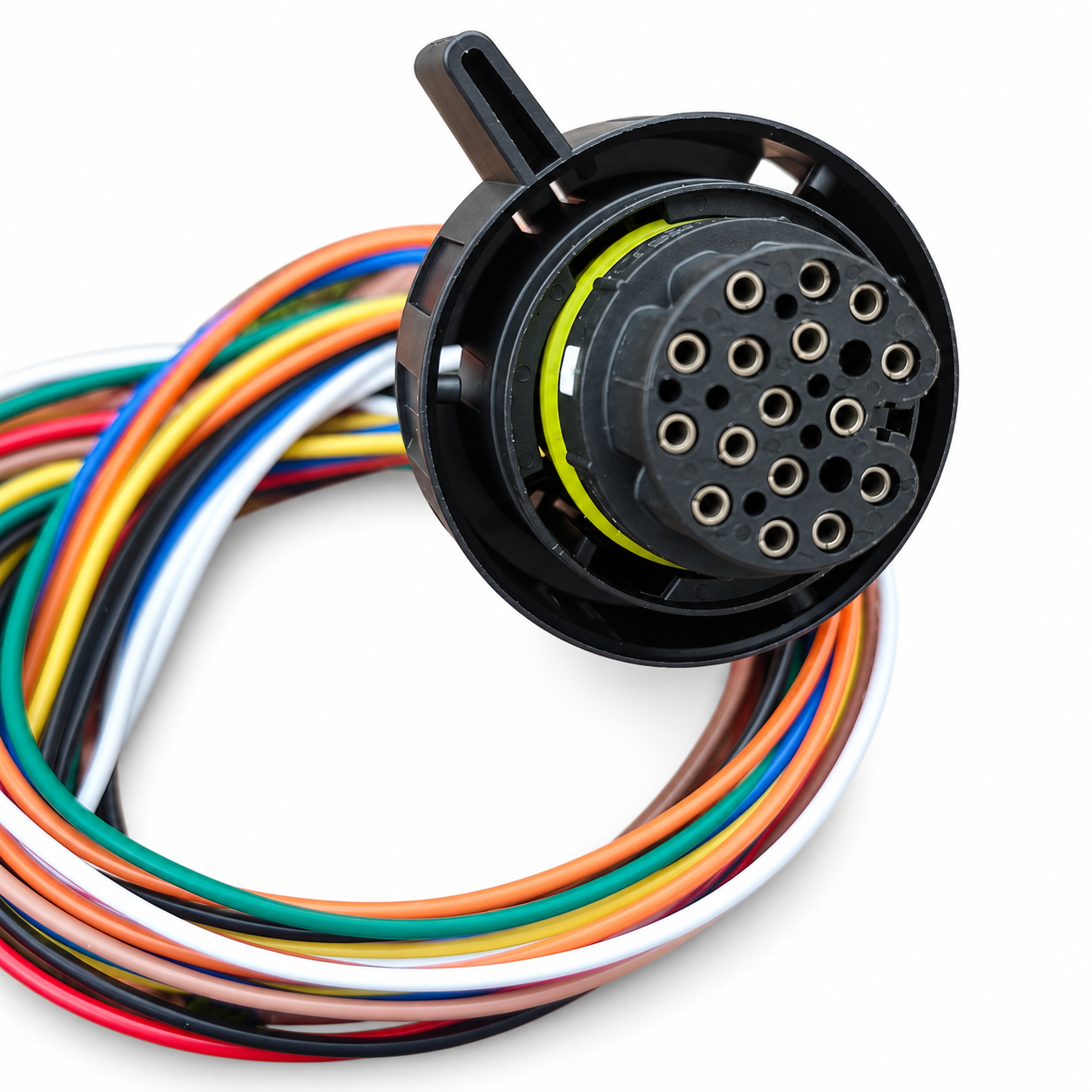

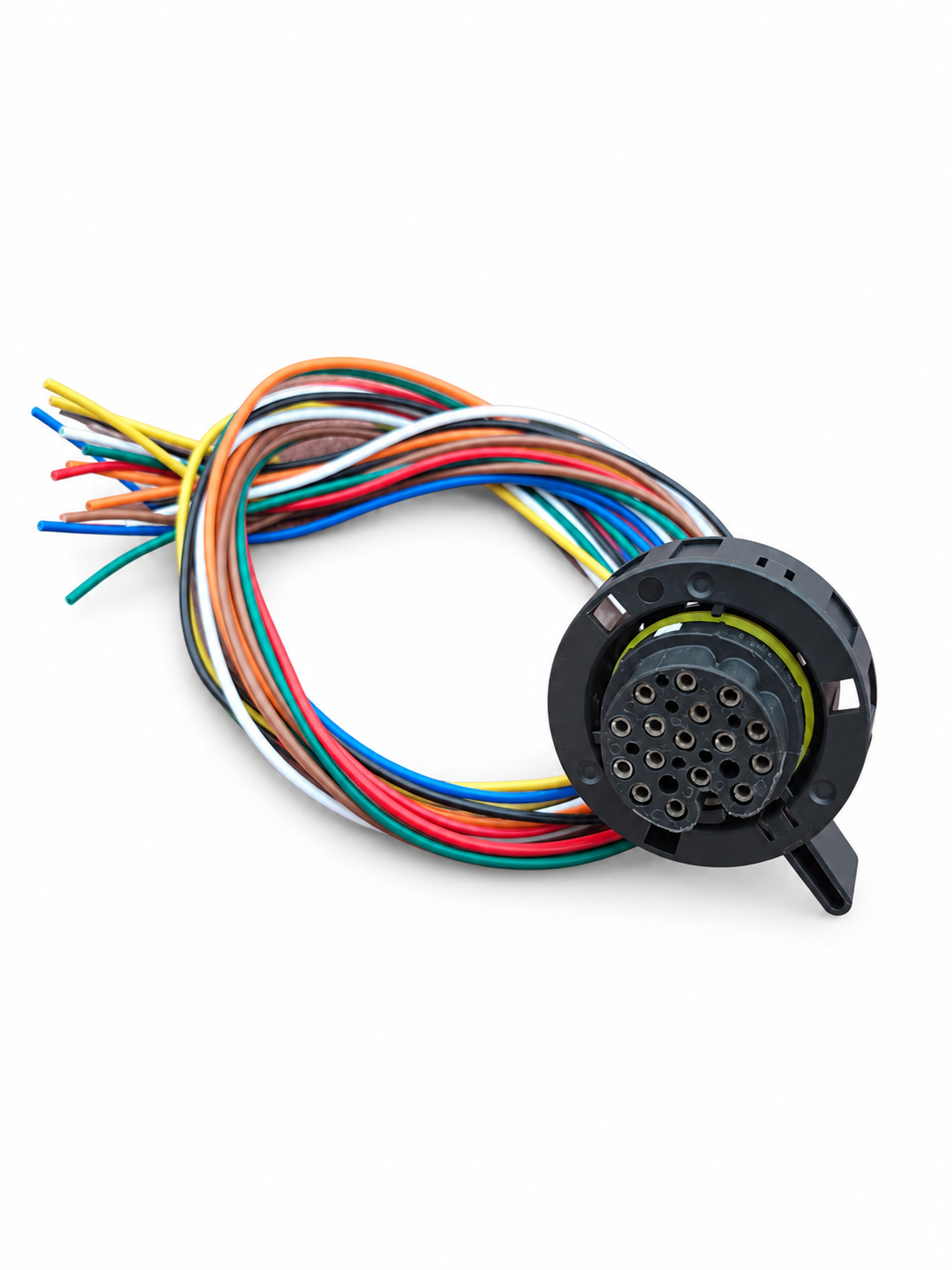

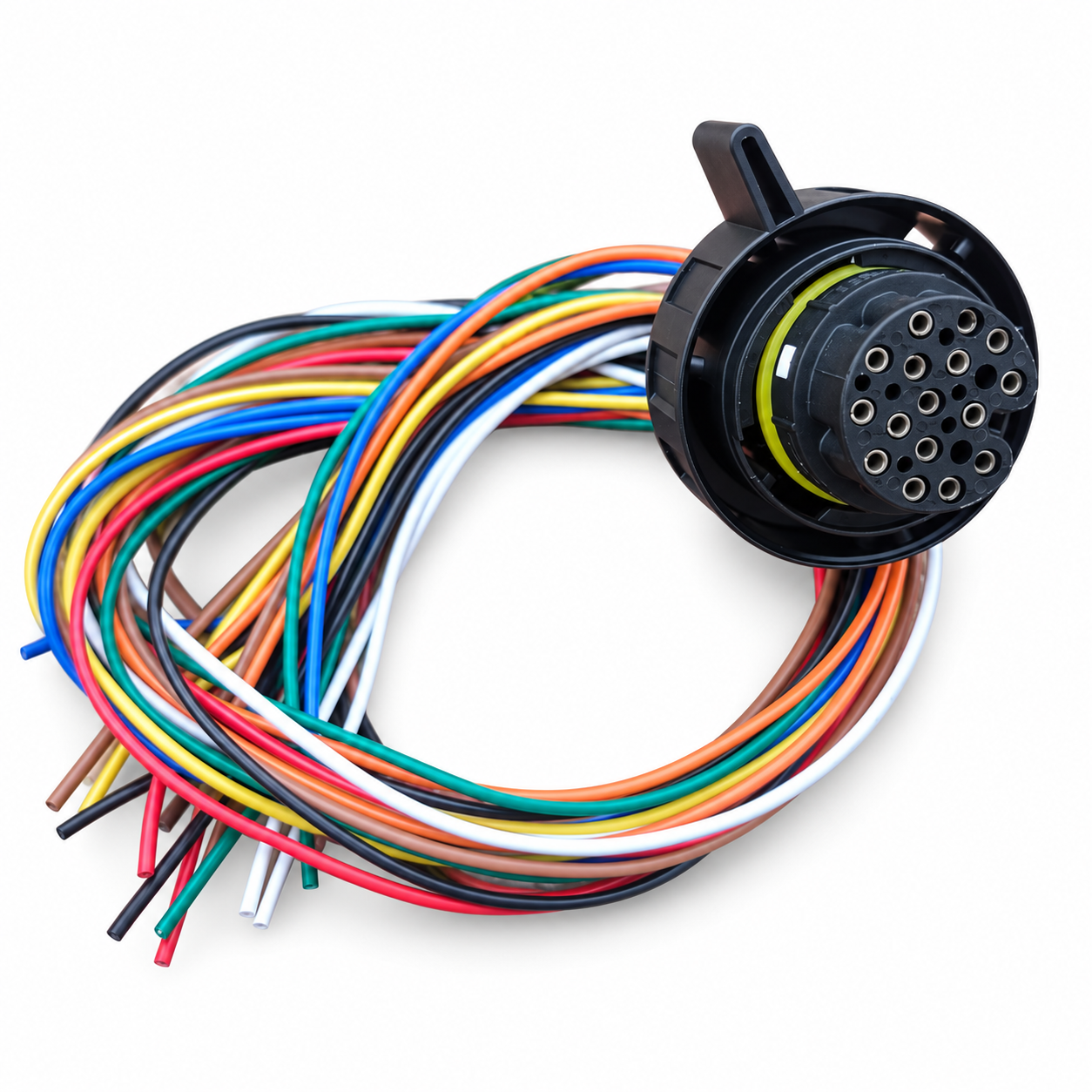

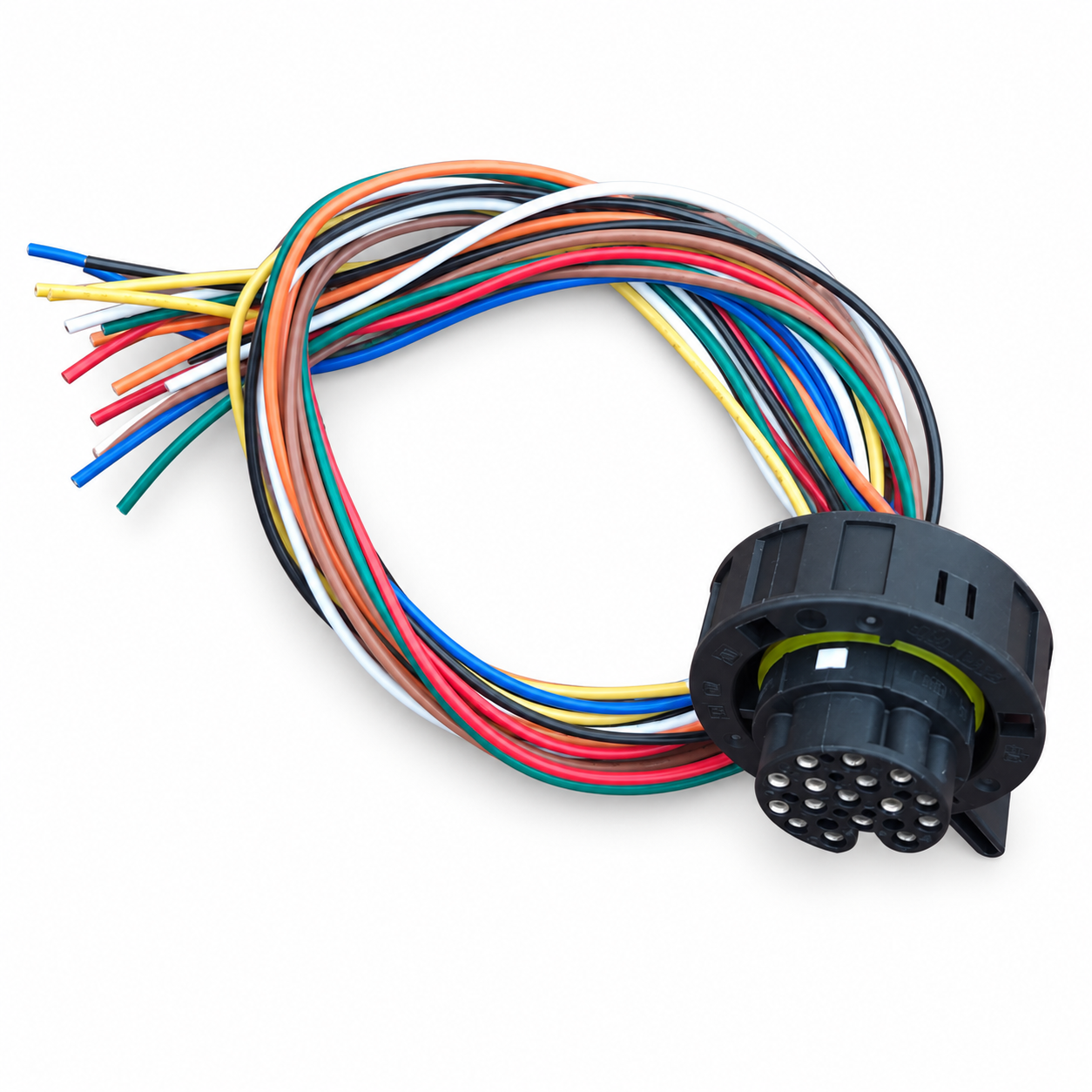

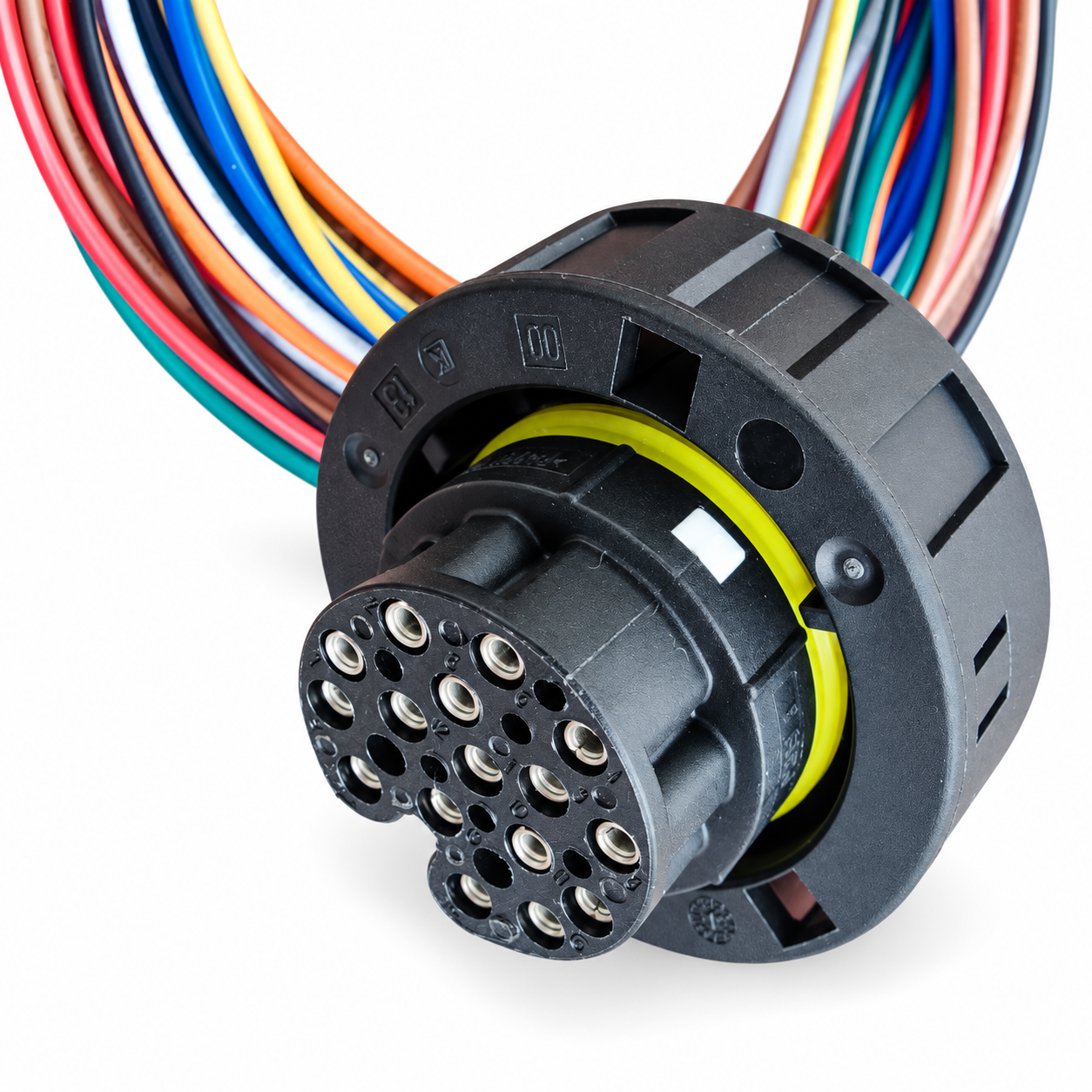

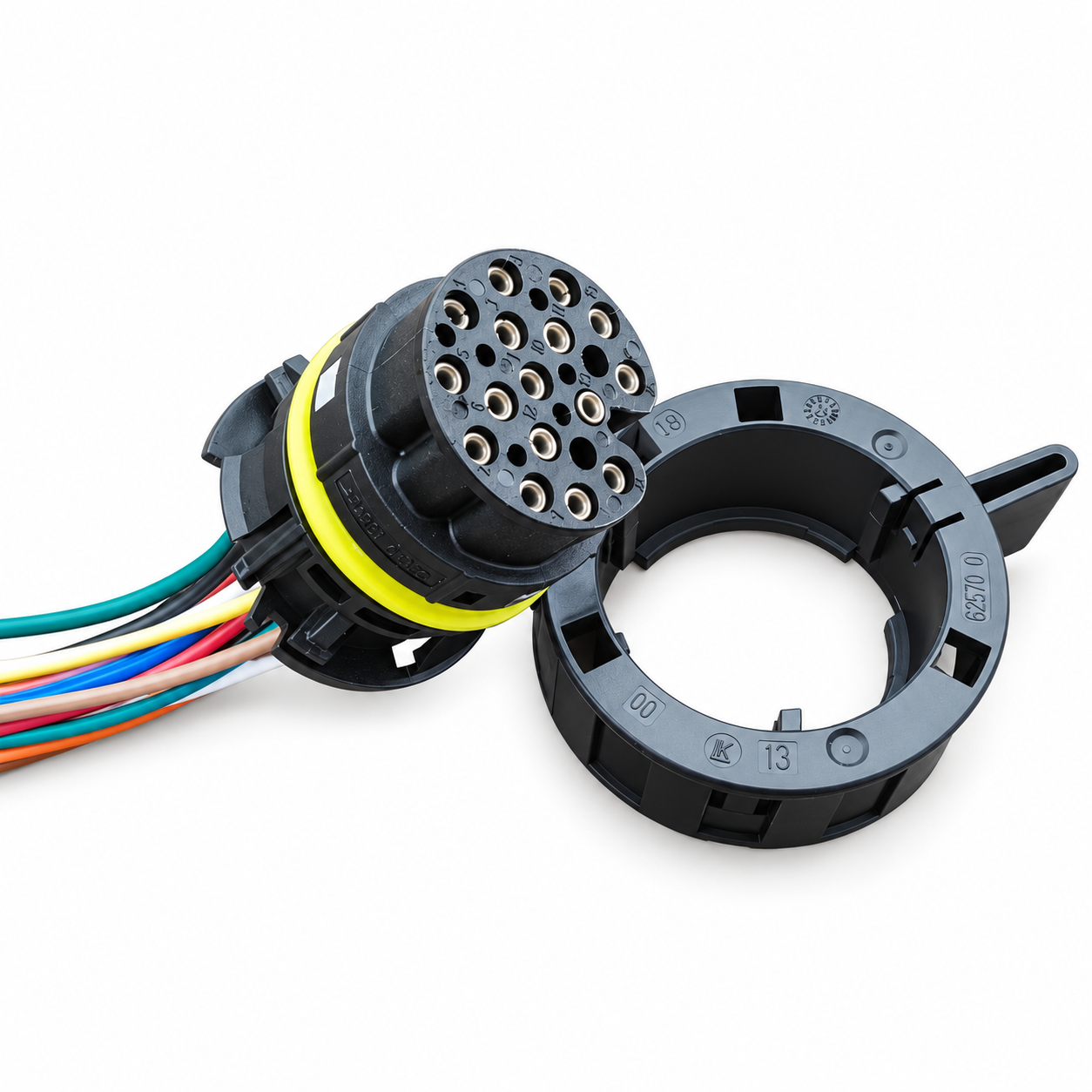

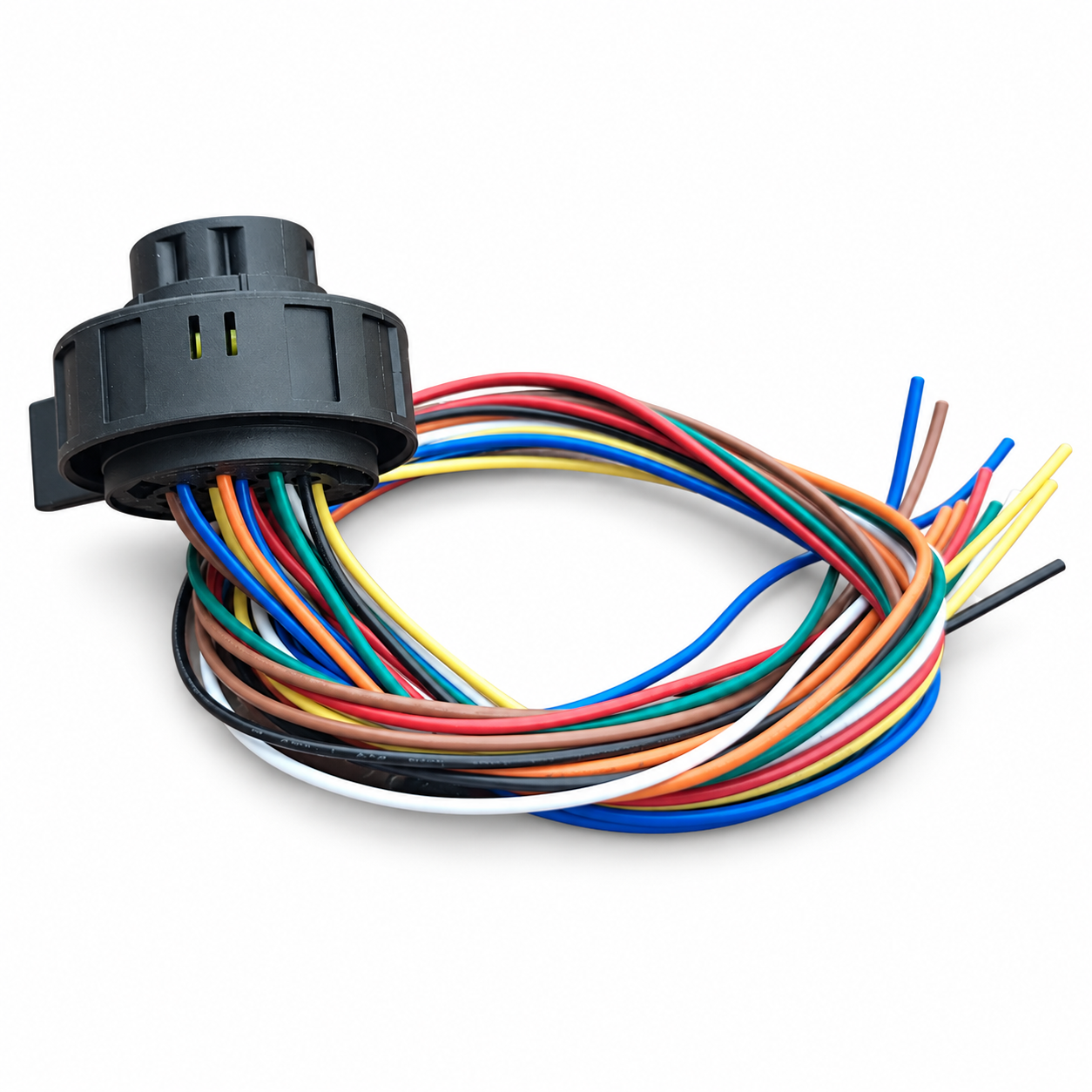

Der Reparaturstecker besitzt ein schwarzes Rundsteckgehäuse mit Buchsenkontakten und Drehverriegelung. Die Anschlussleitungen sind 42 cm lang, gemessen ab Stecker, und werden bei der Reparatur fachgerecht mit dem vorhandenen Fahrzeugkabelbaum verbunden.

Geeignet zur Instandsetzung einer beschädigten Steckverbindung sowie bei Arbeiten am Getriebekabelbaum oder Mechatronikanschluss, sofern Steckerausführung und Leitungsbelegung übereinstimmen.

Interne Artikelnummer: 2026-1042

Technische Daten

Vergleichsnummern

Hauptvergleichsnummer des Anschlussgehäuses:

420973716 · 420 973 716

Weitere Gehäuse-Vergleichsreferenz:

12527503442 · 12 52 7 503 442

Die Vergleichsnummern dienen zur Identifikation der Steckerausführung. Für die Verwendung des Reparatursatzes müssen zusätzlich Gehäusecodierung, Verriegelung, Kontaktpositionen und Anschlussbelegung mit dem vorhandenen Stecker übereinstimmen.

Einbauposition und Verwendung

Am fahrzeugseitigen Kabelbaumanschluss des Getriebe-/Mechatroniksteuergeräts beim passenden 0B5-/DL501-Getriebe.

Der Reparatursatz ermöglicht den Austausch des beschädigten Anschlusssteckers einschließlich des angrenzenden Kabelabschnitts. Die vormontierten Leitungen werden entsprechend dem fahrzeugbezogenen Stromlaufplan zugeordnet und angeschlossen.

Wann ist eine Steckerreparatur sinnvoll?

Eine Reparatur kommt insbesondere bei folgenden festgestellten Schäden infrage:

• Gebrochenes oder beschädigtes Steckergehäuse.
• Beschädigte Drehverriegelung.
• Korrodierte, lockere oder beschädigte Buchsenkontakte.
• Kabelbruch oder beschädigte Leitungsisolierung im Anschlussbereich.
• Nachgewiesene Kontaktunterbrechung an der Steckverbindung.

Bei Getriebewarnungen, Kommunikationsfehlern oder Schaltstörungen sollten Steckverbindung und Leitungen im Rahmen der Diagnose geprüft werden. Solche Symptome allein bestätigen keinen Steckerschaden. Vor dem Austausch sind Fehlerspeicher, Spannungsversorgung, Masseverbindungen und Leitungsdurchgang fachgerecht zu prüfen.

Kompatibilität – Fahrzeugauswahl

Passend für die nachstehenden Audi-Baureihen, sofern ein 0B5-/DL501-Getriebe mit übereinstimmendem Anschluss verbaut ist.

Entscheidend sind das tatsächlich verbaute Getriebe und die vorhandene Steckerausführung. Modellname, Baujahr oder die Angabe „7-Gang S tronic“ reichen für die Teilezuordnung allein nicht aus.

Bitte vergleichen Sie vor der Bestellung die Vergleichsnummer, Steckerform, Codierung, Verriegelung und belegten Kontaktpositionen. Bei Unsicherheit senden Sie uns die 17-stellige Fahrgestellnummer als Text sowie die vorhandene Teilenummer zur Zuordnungsprüfung.

Lieferumfang

1 Stecker-Reparatursatz bestehend aus:

• Schwarzem Rundsteckgehäuse mit Drehverriegelung.
• 16 belegten Buchsenkontakten.
• Vormontierten Anschlussleitungen mit 42 cm Kabellänge ab Stecker.

Lieferumfang entsprechend der Produktabbildung.

Montagehinweise

Der Einbau sollte durch eine Fachwerkstatt mit Erfahrung an Fahrzeugelektrik und Doppelkupplungsgetrieben erfolgen.

Vor dem Ausbau die vorhandene Kontakt- und Leitungszuordnung dokumentieren. Jede Leitung anhand der Kontaktposition und des fahrzeugbezogenen Stromlaufplans anschließen. Kabelfarben allein sind keine sichere Grundlage für die Zuordnung.

Leitungsverbindungen fachgerecht herstellen, isolieren und gegen Feuchtigkeit sowie mechanische Belastung schützen. Die Leitungen spannungsfrei verlegen und ausreichenden Abstand zu heißen oder beweglichen Bauteilen einhalten. ESD-Schutz beim Arbeiten am Mechatronikanschluss beachten und die Kontakte sauber halten.

Nach der Reparatur Verriegelung, Leitungsdurchgang und elektrische Verbindung prüfen. Anschließend Fehlerspeicher auslesen und eine Funktionskontrolle durchführen.

Rückgabe

Bitte prüfen Sie die Ware vor dem Einbau auf Vollständigkeit und Übereinstimmung mit der benötigten Steckerausführung. Die gesetzlichen Widerrufs- und Gewährleistungsrechte bleiben unberührt.

Hinweis zu Marken und Vergleichsnummern

Das angebotene Produkt ist ein Aftermarket-Reparatursatz aus dem Sortiment von AZ-Teile®. Genannte Fahrzeugmarken, Getriebebezeichnungen und OE-/Vergleichsnummern dienen ausschließlich der Identifikation und Zuordnung des passenden Ersatzteils.
