V-Band-Schelle 76mm mit 2x Anschweißringe V Band 3" 76,1 mit Schnellverschluß

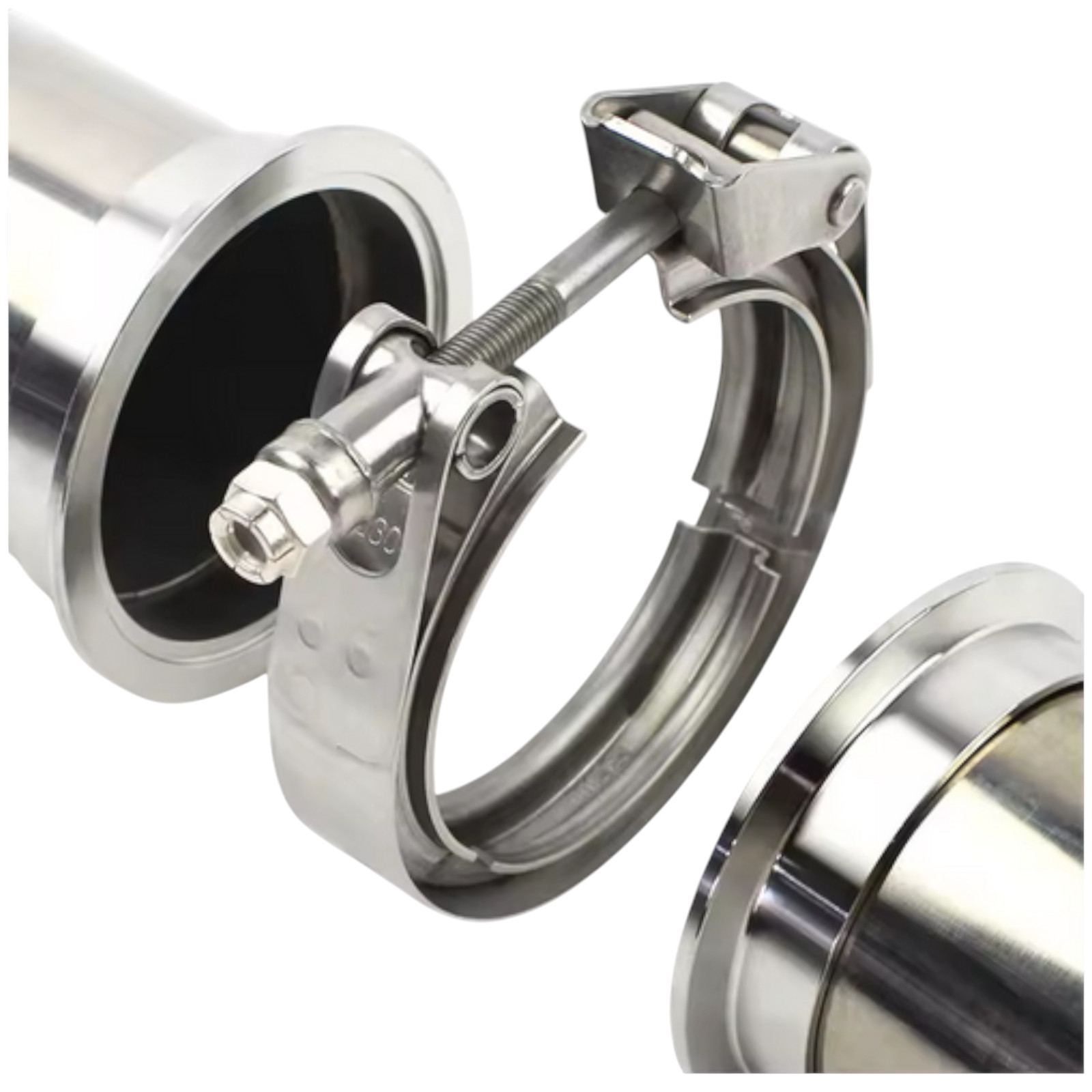

Dieses V-Band Schellen Set von AZ-Teile ist für 76mm beziehungsweise 3 Zoll Edelstahlrohre ausgelegt und wird häufig im leistungsorientierten Fahrzeugbau und Motorsport eingesetzt. Das Set besteht aus einer massiv ausgeführten V-Band Schelle mit Schnellverschluss sowie zwei selbstzentrierenden Anschweißringen aus Edelstahl. Durch die Kombination aus männlichem und weiblichem Flansch richten sich die Bauteile bei der Montage automatisch zueinander aus, wodurch eine spannungsfreie und passgenaue Verbindung entsteht. Die Anschweißringe sind mit einer Fase versehen, in die das 76mm Edelstahlrohr exakt eingeschoben wird. Rohr und Flansch werden anschließend innen und außen verschweißt, wodurch eine dauerhaft stabile, verzugsfreie und strömungsgünstige Verbindung ohne Kanten entsteht. Der integrierte Schnellverschluss ermöglicht eine schnelle Montage und Demontage, was insbesondere bei Wartungsarbeiten, Umbauten und im Motorsport einen deutlichen Vorteil darstellt. Die massive Edelstahlausführung sorgt dabei für gleichmäßige Spannkraft und hohe Belastbarkeit auch unter extremen thermischen Bedingungen.

Technische Daten
Der Innendurchmesser des Anschweißrings beträgt 76,1mm, der Innendurchmesser der Fase liegt bei 76,6mm, die Tiefe der Fase beträgt 3,2mm und die Länge eines Anschweißrings 15mm. Der Durchmesser der Schelle liegt bei etwa 120mm. Das Gewinde ist M8 ausgeführt, die Schlüsselweite beträgt 13.

Lieferumfang
Geliefert wird eine V-Band Schelle mit Schnellverschluss sowie zwei Anschweißringe aus Edelstahl, passend für 76mm beziehungsweise 3 Zoll Rohrdurchmesser.

Hersteller
Hersteller dieses Produkts ist AZ-Teile. Die Schelle ist in massiver Ausführung gefertigt und für hohe mechanische und thermische Belastungen ausgelegt. Geeignet für Straße, Umbauten und Motorsport.
