Multifunktionsrelais für Mercedes-Benz W204 S204 W212 S212 W168 – A0009828523

Multifunktionsrelais für Mercedes-Benz W204 S204 W212 S212 W168 – Vergleichsnummer A0009828523

Produktinformationen

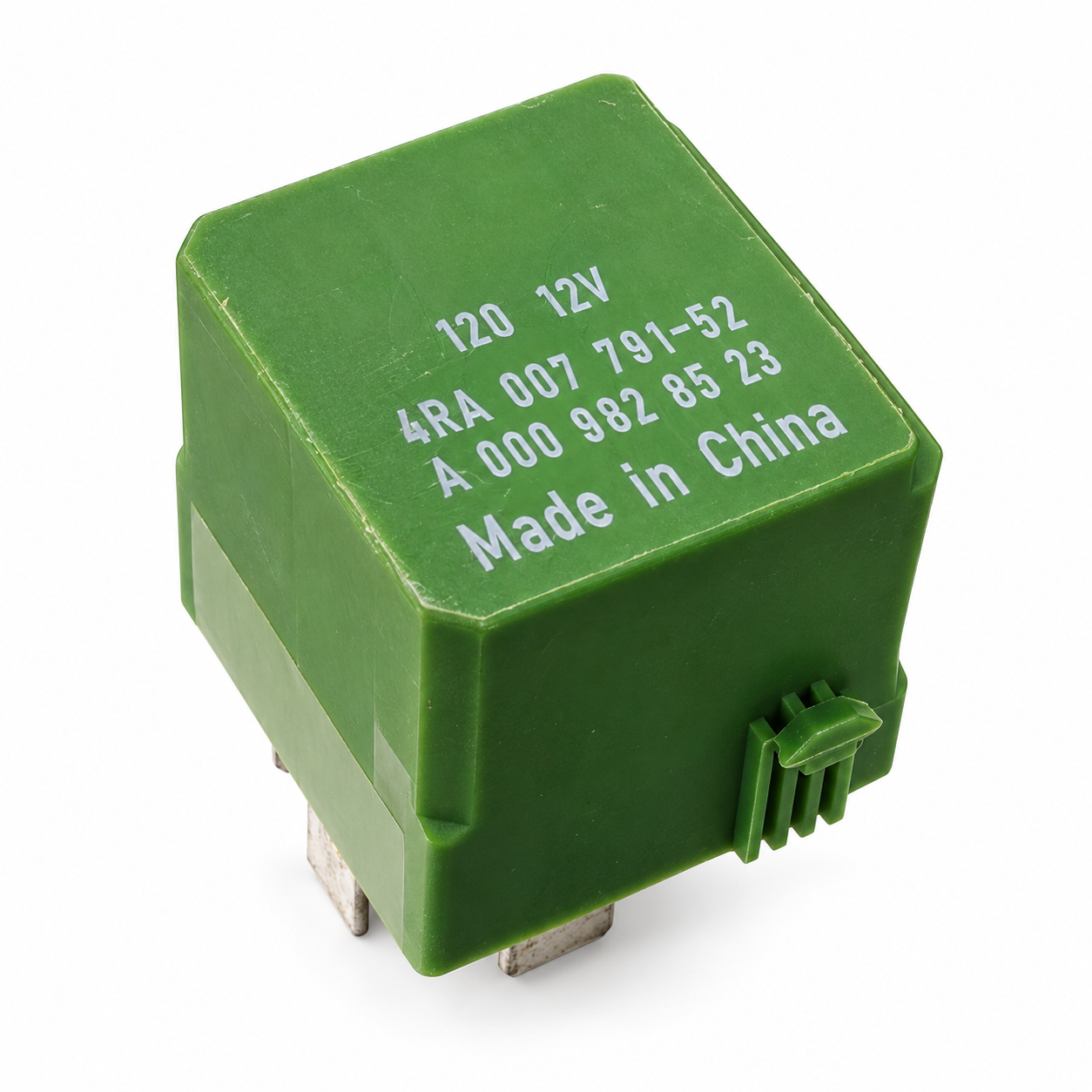

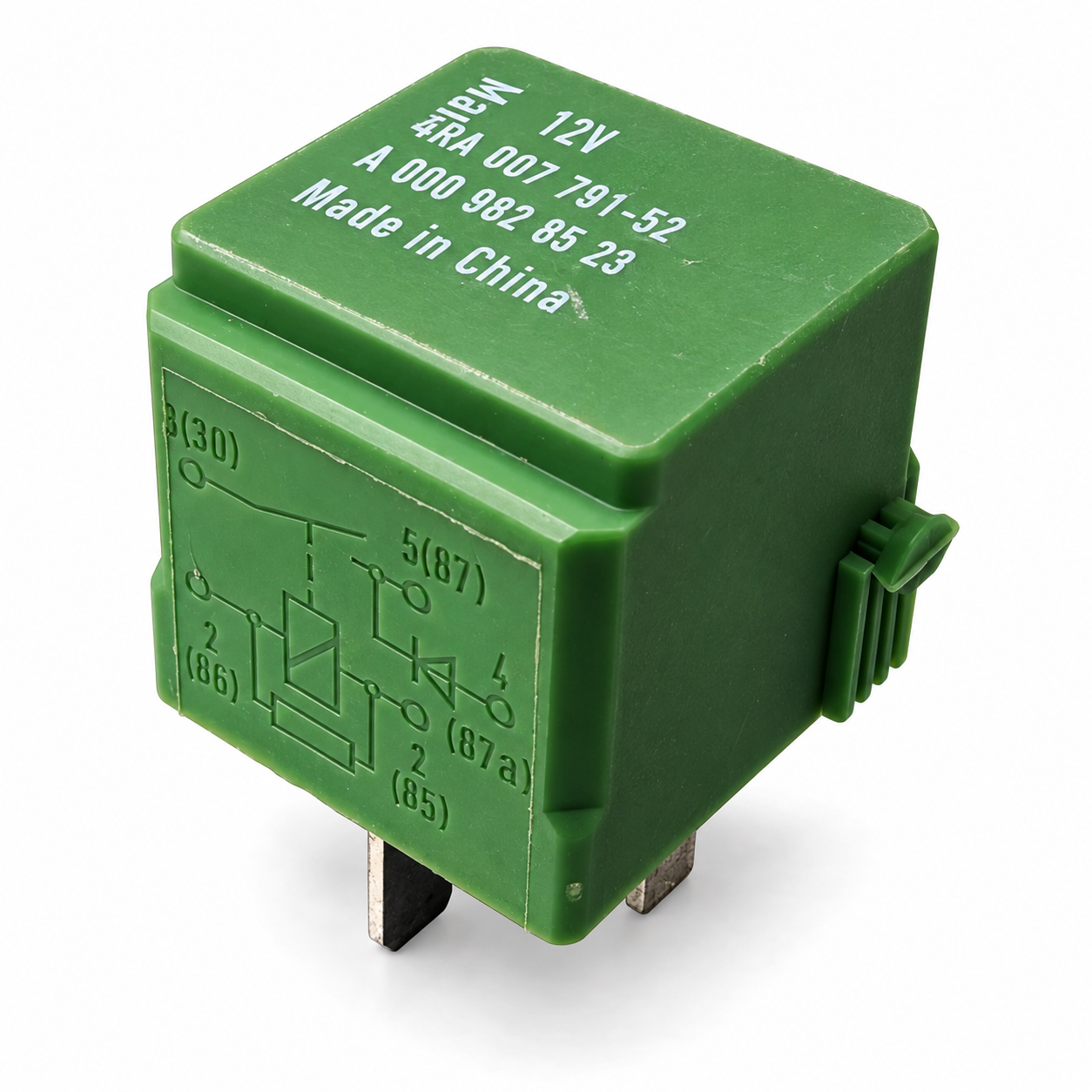

Multifunktions-/Arbeitskontaktrelais zur Mercedes-Benz-Vergleichsnummer A0009828523 / A 000 982 85 23 für entsprechend ausgestattete Fahrzeuge.

Das Relais schaltet über einen Steuerstrom den zugeordneten elektrischen Laststromkreis. Welche Komponente geschaltet wird, richtet sich nach Fahrzeugausführung und Relaissteckplatz. Bei entsprechend ausgestatteten Fahrzeugen ist die Vergleichsreferenz auch für die Kompressoransteuerung der Luftfederung beziehungsweise Niveauregulierung katalogisiert.

Zu den aufgeführten Anwendungen gehören passende Ausführungen der C-Klasse W204 / S204, E-Klasse W212 / S212 und A-Klasse W168.

Interne Artikelnummer: 2026-1035

Technische Daten

Produktart: Multifunktionsrelais
Weitere Bezeichnung: Arbeitskontaktrelais / Arbeitsstromrelais / Steuerrelais
Haupt-Vergleichsnummer: A0009828523 / 0009828523
Funktion: Schalten eines elektrischen Laststromkreises
Anschlusszahl der Katalogreferenz: 5
Einbauposition: fahrzeugabhängiger Relaissteckplatz
Verwendung: abhängig von Fahrzeugausstattung und Schaltplan

Kontaktbelegung, Schaltschema und elektrische Belastbarkeit müssen mit dem vorhandenen Relais und den Fahrzeugvorgaben übereinstimmen.

OE- / OEM- / Vergleichsnummern

Mercedes-Benz:

A0009828523 · A 000 982 85 23 · 0009828523 · 000 982 85 23

A0025422319 · A 002 542 23 19 · 0025422319 · 002 542 23 19
A0025427619 · A 002 542 76 19 · 0025427619 · 002 542 76 19

Weitere Katalogreferenzen: 0009827527 · A002542231905 · 002542231905

Weitere Hersteller-Vergleichsreferenzen: VEMO V30-71-0037 · HERTH+BUSS ELPARTS 75614610 · WEHRLE 50 237 016

Bitte die vollständige Teilenummer und die elektrische Ausführung vor dem Kauf vergleichen.

Einbauposition

Einbau am vorgesehenen Relaissteckplatz im Sicherungs- beziehungsweise Relaiskasten des Fahrzeugs. Der genaue Einbauort und der geschaltete Stromkreis richten sich nach Fahrzeugausführung und Schaltplan.

Passend für / Kompatibilität

Für passende Mercedes-Benz-Ausführungen mit entsprechender Teilezuordnung zur Vergleichsnummer A0009828523.

Weitere im Vergleichskatalog aufgeführte Anwendungen:

Die Fahrzeugliste dient zur Orientierung. Nicht jedes Fahrzeug der genannten Baureihe besitzt diese Ausführung.

Die Baureihe allein bestätigt weder die Passgenauigkeit noch die Verwendung als Luftfederungsrelais. Entscheidend sind Fahrzeugausstattung, Teilezuordnung und Kontaktbelegung.

Typische Symptome

Ein Fehler im Relais oder seinem Stromkreis kann zu einem zeitweisen oder vollständigen Ausfall der geschalteten Komponente, unzuverlässigem Einschalten oder einer unterbrochenen Spannungsversorgung führen.

Bei Verwendung im Luftfederungssystem können beispielsweise ein ausbleibender Kompressorlauf, fehlender Niveauaufbau oder eine Fahrwerkswarnmeldung auftreten. Ein dauerhaft eingeschalteter Kompressor kann ebenfalls Anlass zur Prüfung des Relais und seiner Ansteuerung sein.

Fehlerdiagnose

Die genannten Symptome sind kein eindeutiger Nachweis für einen Defekt dieses Bauteils. Vor dem Austausch ist eine fachgerechte Diagnose erforderlich.

Zu prüfen sind Sicherungen, Versorgungsspannung, Masseverbindungen, Relaisansteuerung, Steckkontakte und Leitungen. Ein hörbares Schaltgeräusch allein bestätigt nicht, dass die Lastkontakte elektrisch einwandfrei arbeiten.

Bei einer Luftfederungsanwendung müssen zusätzlich Kompressor, Systemdichtheit und Ansteuerung geprüft werden. Häufiger Kompressorlauf kann auch durch Undichtigkeiten oder andere Fehler im Luftfederungssystem entstehen.

Wichtig vor dem Kauf

Bitte vergleichen Sie die vollständige Vergleichsnummer A0009828523, die Kontaktanordnung, das Schaltschema und die elektrische Ausführung mit dem vorhandenen Relais.

Gleiche Gehäusefarbe oder ähnliche Bauform allein reichen zur sicheren Auswahl nicht aus.

Bei Unsicherheit senden Sie uns bitte Ihre 17-stellige Fahrgestellnummer / VIN als Text.

Bitte keine Fotos vom Fahrzeugschein zusenden.

Lieferumfang

1 × Multifunktionsrelais zur Vergleichsnummer A0009828523.

Lieferumfang wie auf den Produktbildern abgebildet.

Montagehinweis

Einbau durch einen Fachbetrieb empfohlen. Vor dem Austausch den betreffenden Stromkreis nach Herstellervorgabe spannungsfrei schalten.

Relaissteckplatz und Kontakte auf festen Sitz, Korrosion und Hitzeschäden prüfen. Das Relais ausschließlich am vorgesehenen Steckplatz einsetzen. Anschließend die Funktion des geschalteten Systems kontrollieren und vorhandene Fehler nach erfolgreicher Reparatur erneut prüfen.

Hinweis zu OE-/Vergleichsnummern und Marken

Die genannten Marken, Fahrzeugbezeichnungen sowie OE-/OEM- und Vergleichsnummern dienen ausschließlich der Identifikation und technischen Zuordnung des Produkts.

Aus einer Vergleichsnummer ergibt sich keine Hersteller- oder Herkunftsangabe des angebotenen Relais.

Rückgabe & Wertersatz

Bitte Teilenummer, Ausführung und Fahrzeugzuordnung vor der Montage prüfen. Bei einer über die zur Prüfung erforderlichen Handhabung hinausgehenden Nutzung und einem dadurch entstandenen Wertverlust kann im Rahmen der gesetzlichen Voraussetzungen Wertersatz gemäß § 357a BGB anfallen.

Die Rücksendung sollte vollständig mit allen gelieferten Bestandteilen und der zugehörigen Produktverpackung erfolgen.
