BMW xDrive ATC13 / ATC13-1 Lamellen-Reparatursatz mit Kunststoffteilen und 2 Dichtungen

PRODUKTBESCHREIBUNG

Lamellen-Reparatursatz für BMW xDrive ATC13 / ATC13-1 – inklusive Kunststoffteile-Kit und 2 Dichtungen

Produktinformationen

Reparatursatz zur Erneuerung der Lamellenkupplung in passenden BMW xDrive Verteilergetrieben ATC13 und ATC13-1.

Enthalten sind ein Reiblamellenset mit Stahllamellen, das für diese Reparatur vorgesehene Kunststoffteile-Kit sowie zwei Dichtungen.

Der Satz ist für die Lamellenreparatur zusammengestellt. Der darüber hinausgehende Reparaturbedarf richtet sich nach dem Zustand des Verteilergetriebes und dem festgestellten Schadensbild.

Artikelnummer / interne Nummer: 2025-456

Wichtiger Hinweis: Lamellenwechsel und Kettenwechsel

Beim Lamellenwechsel müssen beide mitgelieferten Dichtungen zwingend erneuert werden. Die vorhandenen Dichtungen dürfen bei dieser Reparatur nicht wiederverwendet werden.

Wenn zusätzlich die Verteilergetriebekette erneuert wird, benötigen Sie eine weitere Dichtung. Diese zusätzliche Dichtung ist nicht Bestandteil dieses Satzes und muss separat beschafft werden.

Nach der Reparatur muss das Verteilergetriebe mit einem geeigneten Diagnosesystem kalibriert werden.

Technische Daten

Produktart: Lamellen-Reparatursatz
Verteilergetriebetypen: ATC13 / ATC13-1
Antriebssystem: BMW xDrive
Lamellen: Reiblamellen und Stahllamellen
Kunststoffteile: Kunststoffteile-Kit gemäß Produktbildern
Dichtungen: 2 Stück für den vorgesehenen Lamellenwechsel
Verwendung: Instandsetzung der passenden Verteilergetriebe-Lamellenkupplung
Kalibrierung: Nach der Reparatur erforderlich
Interne Nummer: 2025-456

OE- / OEM- / Vergleichsnummern

BMW-Getriebereferenzen:

27107889033 · 27108485602 · 27108487143 · 27108684857 · 27108684859 · 27108740625 · 27109469019 · 27109470187 · 27109895299

Alternative Schreibweise: 27 10 7 889 033 / 7889033

Die genannten Nummern beziehen sich auf vollständige Verteilergetriebe beziehungsweise Austauschaggregate. Sie dienen zur Zuordnung des vorhandenen Aggregats. Eine übereinstimmende Getriebereferenz ersetzt nicht den Abgleich der Lamellen-, Kunststoffteile- und Dichtungsausführung.

Fahrzeugmodelle / Kompatibilität

Für entsprechend ausgestattete BMW-xDrive-Fahrzeuge mit passendem ATC13-/ATC13-1-Verteilergetriebe.

Zu den dokumentierten Einsatzbaureihen der ATC13-/ATX13-Familie gehören unter anderem BMW 3er G20, 5er G30 / G31, 6er Gran Turismo G32, 7er G11 / G12, 8er G14 / G15 / G16, X3 G01, X4 G02, X5 G05, X6 G06 und X7 G07.

Die Modellübersicht beschreibt den Einsatz der Getriebefamilie. Für die Passung dieses Reparatursatzes müssen die konkrete Verteilergetriebeausführung und die enthaltenen Bauteile übereinstimmen. Die Bezeichnung „BMW G-Modell“ oder „xDrive“ allein reicht zur Teileauswahl nicht aus.

Einbauposition

Die Reib- und Stahllamellen werden in der Lamellenkupplung des Verteilergetriebes verbaut. Kunststoffteile und Dichtungen werden an den zugehörigen Positionen der passenden Getriebeausführung ersetzt.

Typische Symptome / mögliche Hinweise auf Reparaturbedarf

• Ruckeln oder Rubbeln beim Beschleunigen aus niedriger Geschwindigkeit.
• Verspannungen oder unruhiger Lauf bei Kurvenfahrt.
• Wiederkehrende Unruhe im Antriebsstrang unter Last.
• Bei der Zerlegung festgestellter Verschleiß oder Beschädigungen an den Lamellen und zugehörigen Bauteilen.

Fehlerdiagnose

Diese Symptome beweisen keinen Lamellenschaden. Auch ungeeignete oder unterschiedlich abgefahrene Reifen, abweichende Abrollumfänge und Probleme mit dem Verteilergetriebeöl können ähnliche Beschwerden verursachen.

Vor der Reparatur Bereifung, Fehlerspeicher und Antriebsstrang fachgerecht prüfen. Nach dem Öffnen des Aggregats müssen Lamellenkupplung, Kunststoffteile, Dichtstellen und weitere innere Bauteile auf Verschleiß und Beschädigungen untersucht werden.

Der Austausch der Lamellen allein behebt keine Schäden an anderen Komponenten des Verteilergetriebes.

Wichtig vor dem Kauf

Bitte teilen Sie uns bei der Bestellung unbedingt Ihre 17-stellige Fahrgestellnummer / VIN als Text mit.

Geben Sie nach Möglichkeit zusätzlich die Teilenummer und Typenbezeichnung des tatsächlich verbauten Verteilergetriebes an. Das ist besonders wichtig, wenn das Aggregat bereits ausgetauscht wurde.

Bitte vergleichen Sie die angebotenen Teile mit der vorhandenen Getriebeausführung.

Bitte keine Fotos vom Fahrzeugschein zusenden.

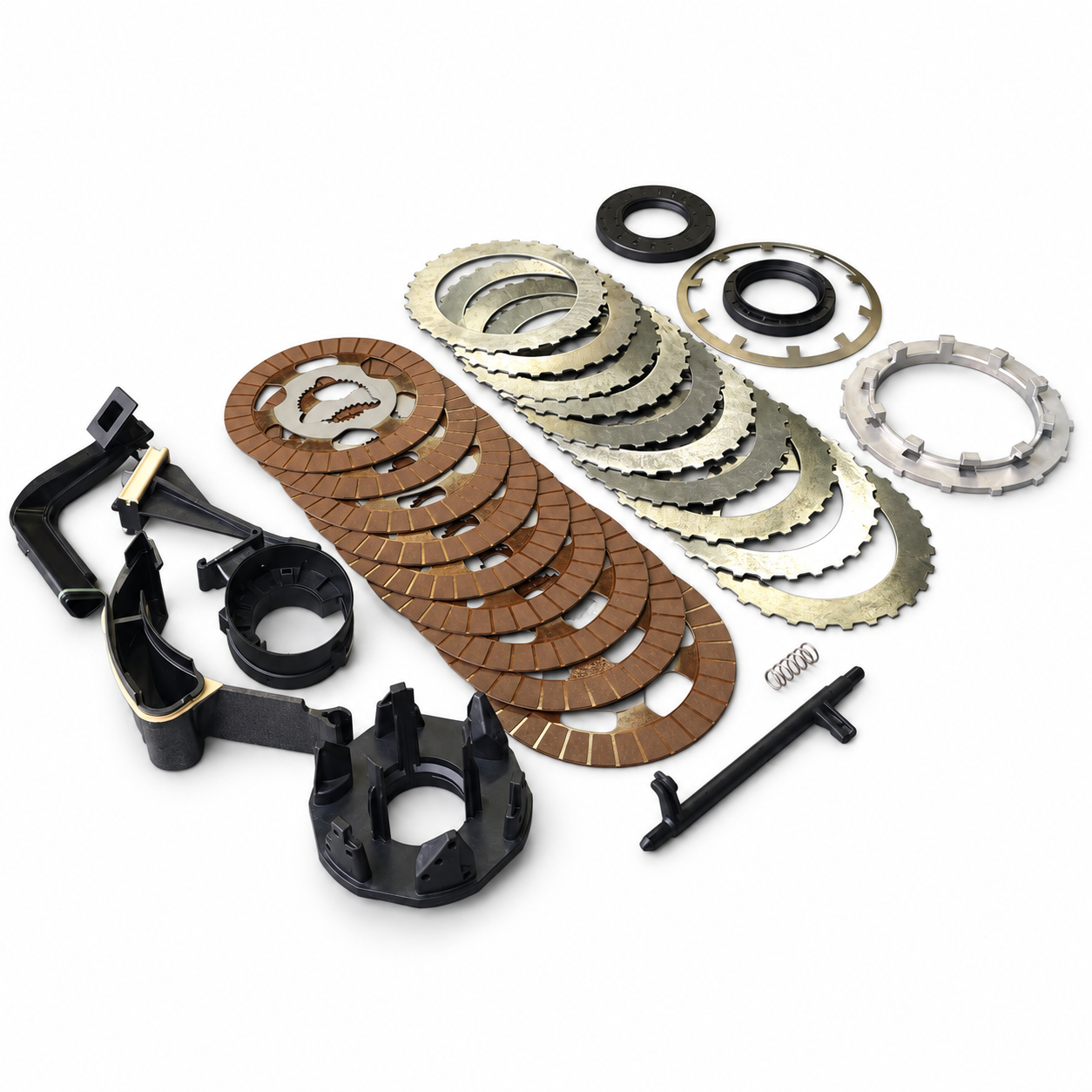

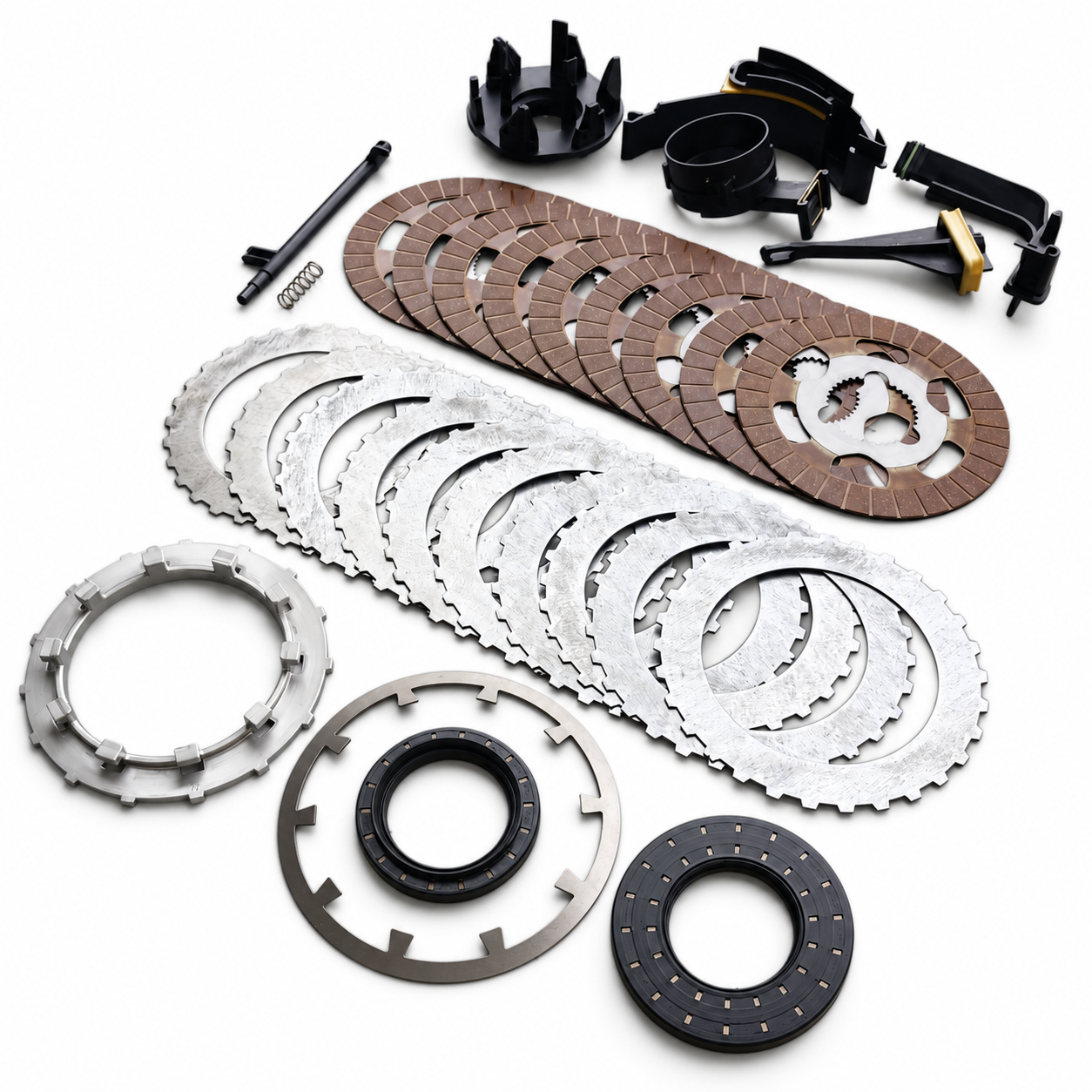

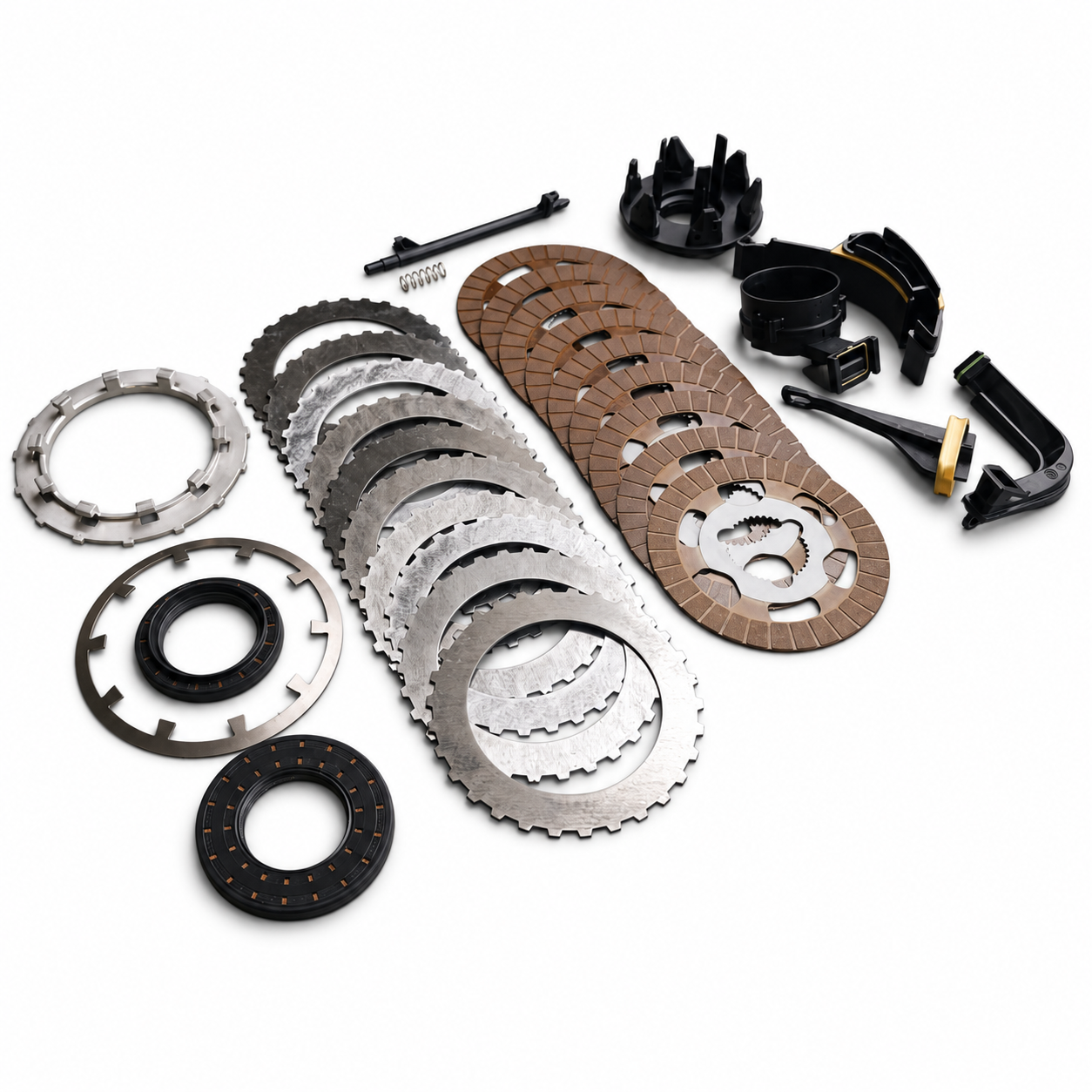

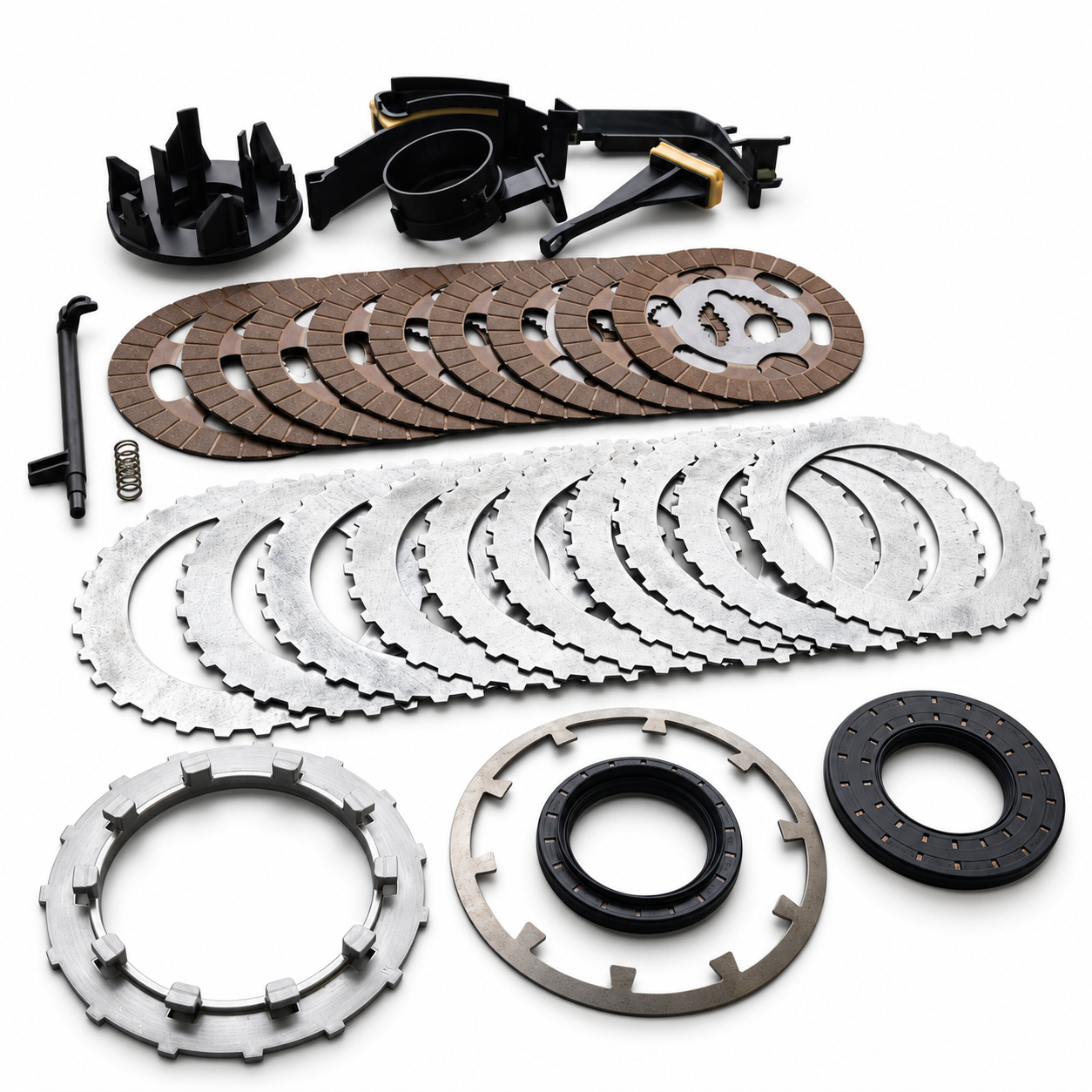

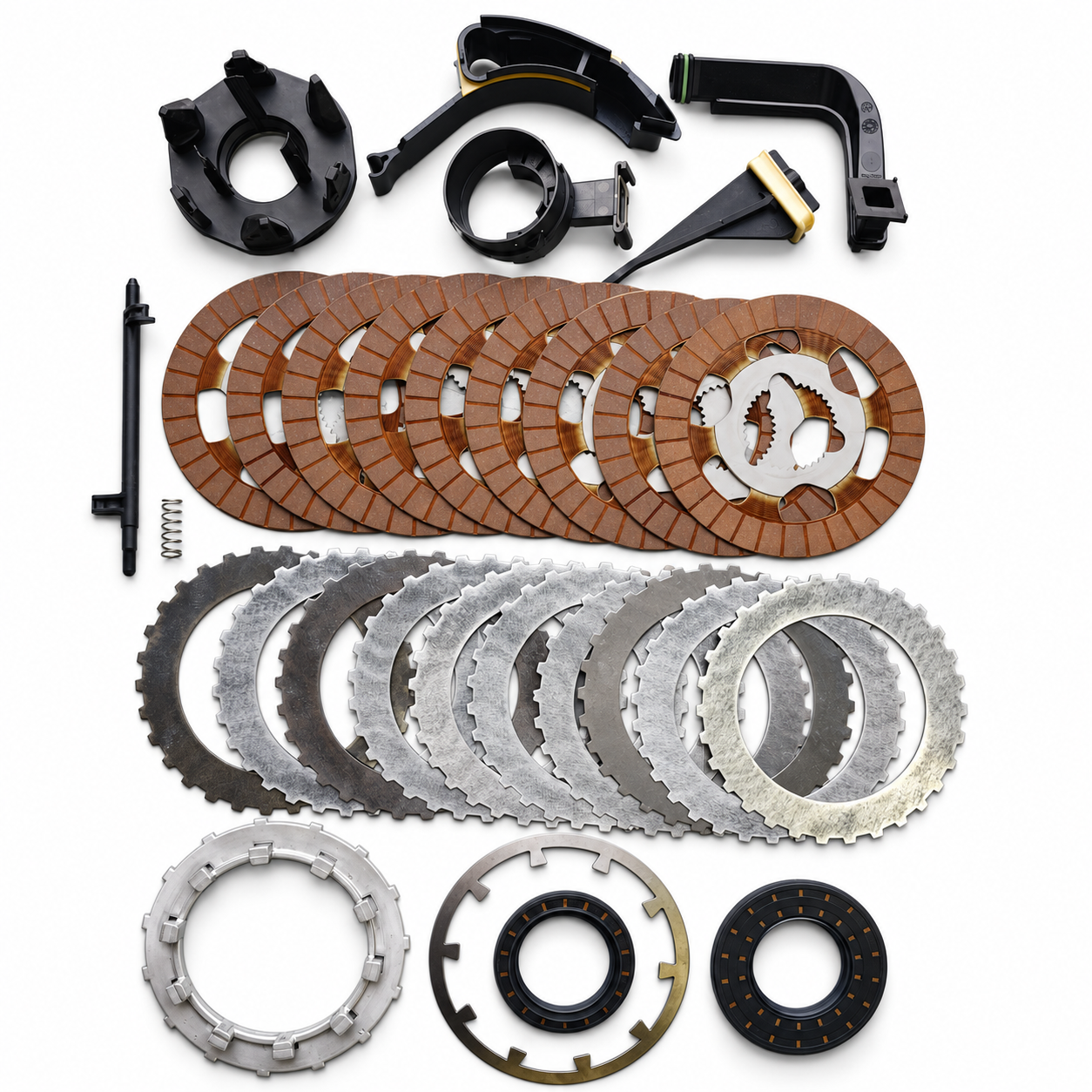

Lieferumfang

• 1 × Reiblamellenset
• 1 × zugehöriges Stahllamellenset
• 1 × Kunststoffteile-Kit
• 2 × Dichtungen für den vorgesehenen Lamellenwechsel

Lieferumfang wie auf den Produktbildern abgebildet.

Die bei zusätzlichem Kettenwechsel erforderliche weitere Dichtung ist nicht enthalten.

Montagehinweis

Die Reparatur sollte durch einen Fachbetrieb mit Erfahrung in der Instandsetzung von Verteilergetrieben erfolgen.

Das Aggregat fachgerecht zerlegen und reinigen. Lamellenaufnahme, Gegenflächen, Dichtungssitze und angrenzende Bauteile auf Beschädigungen prüfen. Das mitgelieferte Kunststoffteile-Kit bei der vorgesehenen Reparatur einsetzen und beide Dichtungen erneuern.

Einbaureihenfolge, Einbaulage, erforderliche Mess- und Einstellarbeiten sowie Anzugsdrehmomente gemäß den Vorgaben für die konkrete Getriebeausführung beachten. Vor der Inbetriebnahme das dafür freigegebene Verteilergetriebeöl in vorgeschriebener Menge einfüllen.

Anschließend muss das Verteilergetriebe kalibriert werden. Hierfür ist ein geeignetes Diagnosesystem mit der entsprechenden VTG-Servicefunktion erforderlich. Abschließend Dichtheit, Fehlerspeicher und Funktion bei einer Probefahrt kontrollieren.

Hinweis zu Marken und Vergleichsnummern

BMW, xDrive, Getriebebezeichnungen und OE-/OEM-Referenznummern dienen ausschließlich der Identifikation und technischen Zuordnung. Ihre Nennung stellt keine Zusicherung dar, dass es sich bei dem angebotenen Reparatursatz um ein Originalprodukt des Fahrzeugherstellers handelt.
